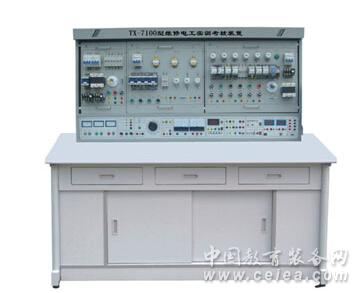

“TX-7100型維修電工實訓考核裝置“為掛板式臺型結構，以便擴展其他功能或開發新實驗，整個裝置設計思想為開放型，有利于培養學生的動手能力,該實驗裝置不僅可供學生學習鍛煉，更是初級、中級維修電工技能考核的理想設備。
裝置組成及特點
(一) 電源、儀器儀表控制屏
控制屏提供以下實驗所需交流電源、高壓直流電源、低壓直流電源及各種測試儀表等，具體功能指標如下：
1． 主控功能板
(1) 設有450V指針式交流電壓表三只，監控電源輸入的三相電壓；
(2) 該裝置不僅提供學生學習鍛煉，而且用來初級、中級維修電工的技能考核，所以配備了定時器兼報警記錄儀（服務管理器），該儀表平時可作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄程告警總次數, 為學生實驗技能的考核提供一個統一的標準。
2．裝置提供以下實驗所需的電源，具體功能指標如下：
（1）直流電源
① 勵磁電源：直流220V/0.5A，具有短路保護。
② 電樞電源：直流0～220V/2A連續可調電源一路，具有短路保護。
③ 直流穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
（2）交流電源：
①設有變壓器一組，變壓器副邊可輸出實驗所需不同的交流電壓
A、 設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；B、設有單相調壓器一組，可得到交流0～250V可調電壓。
②設有單相調壓器一組，可得到交流0～250V可調電壓；
③控制屏設有單相三極220V電源插座及三相四極380V電源插座。
3.裝置提供以下實驗所需交直流儀表，具體指標如下：
(1) 交流電壓表一只：儀表為0～500V帶鏡面交流電壓表
(2) 交流電流表一只：儀表為0～5A帶鏡面交流電流表
(3) 功率、功率因數表一只：該儀表可計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；最好還可以貯存、記錄功率和功率因數的測試結果數據，并可查詢。
(4) 直流數字電壓表一只：儀表測量范圍為0～300V，三位半數顯，輸入阻抗為10MΩ
(5) 直流數字電流表一只：儀表測量范圍為0～5A，三位半數顯
（二）實驗掛板
(a)實驗掛板上安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等實驗所必須的元器件，在這些器件內可完成所提供的所有實驗項目，學校無須購買其他器件。
(b) 實驗掛板上裝有接線端子排，器件的接線都在接線端子排上進行接線
避免因長期在器件本身進行走線而導致元器件的損壞。
（三） 裝置的人身安全保護體系
電壓型漏電保護器一組：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置一組：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
（四） 實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面防水、防火、耐磨高密度板，結構堅固，造型美觀大方；需有兩個大抽屜，用于放置工具、存放部件及資料等。實驗桌設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
（五） 裝置能滿足如下實驗項目
1. 三相異步電動機直接啟動控制
2. 三相異步電動機接觸器點動控制線路
3. 三相異步電動機接觸器自鎖控制線路
4. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
5. 三相異步電動機的順序控制
6. 三相異步電動機的多地控制
7. 安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
8. 接觸器聯鎖的正反轉控制線路
9. 工作臺自動往返控制線路
10. C620型車床的接線、故障與維修
11. Z3040搖臂鉆床接線、故障與維修
12. 光控開關和報警電路
13. 設計并安裝調試電壓上、下限報警電路（全自動冰箱保護器）
14. 安裝和調試數字鐘電路
15. 安裝調試數字步進電機線路
16. 歐陸514C直流調速控制
17．接近開關的組裝與調試
18．微音放大器的組裝與調試
19．智力競賽搶答器的組裝與調試
20．聲光延時控制開關組裝與調試
21．人體感應開關的組裝與調試（熱釋電傳感器的應用）
（六）實訓組件配置清單
|
序號
|
掛箱編號
|
實訓模塊名稱
|
數量
|
備注
|
|
1
|
TX-21
|
維修電工實訓考核組件（一）
|
1件
|
掛板上裝有交流接觸器380V、熱繼電器、按鈕、指示燈（6.3V）、接線端子、線槽等。
|
|
2
|
TX-22
|
維修電工實訓考核組件（二）
|
1件
|
掛板上裝有螺旋式熔斷器、直插式熔器、低壓斷路器、時間繼電器、交流接觸器、按鈕、接線端子、線槽等。
|
|
3
|
TX-23
|
維修電工實訓考核組件（三）
|
1件
|
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關、急停開關、接線端子、線槽等。
|
|
4
|
|
電子線路固定線路板
|
10塊
|
用于電子電路的焊接調試
|
|
5
|
|
三相鼠籠式異步電動機
|
1臺
|
380V Y/△
|
|
6
|
|
三相鼠籠式異步電動機
|
1臺
|
380V Y/△（帶速度繼電器）
|
|
|
|
直流電動機
|
1臺
|
|
|
7
|
|
實驗連接線
|
1套
|
|
