產品型號：XX-SXT-STN2000
產品代碼：14
產品價格：1
計量單位：臺
折 扣 率： 0
最后更新：2016-09-19
關 注 度：3897
生產企業：山東省大昌機械設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

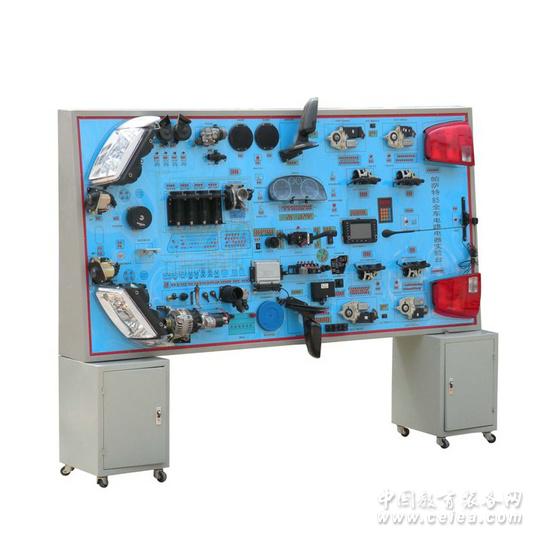

產品詳細介紹型號：XX-SXT-STN2000
一、組成結構
1、全新桑塔納2000全車電器總成包括：喇叭、霧燈、轉向燈、前照燈、葉子板燈、組合開關（帶轉向和雨刮）、大燈開關、霧燈開關、剎車燈開關、倒車燈開關、組合尾燈、閱讀燈、點煙器、牌照燈、組合儀表、雨刮電機及雨刮聯動機構、起動、發電系統、中央繼電器盒、開關電源、可移動式臺架。
二、功能要求
1、把電器系統部件按原車基本位置順序排列，不同的部件都標有名稱，充分展示整車電器系統的結構和工作原理；
2、高級PIE面板繪制車身電器系統電路工作原理圖，便于對車身電器系統的結構組成和電路的工作原理教學。
3、在整車電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際演示起動、充電、燈光、儀表、雨刮、中控門鎖、防盜、電動窗系統等全套整車電器設備的工作原理和過程。
4、通過外接式的檢測端子，可直接在面板上檢測車身電器系統各電路元件的電信號，如電阻、電壓、頻率、波形信號等。
5、儀表顯示各信號指示燈。
6、本實訓臺可設置單一故障、組合故障50個以上，任意設置單一或組合故障，掌握常見故障的診斷和檢測方法，培養正確分析和解決問題的能力。方便老師對學生進行故障排除和考核。
三、工藝要求
1、面板工藝和特點：測量面板采用加厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，高級PIE面板繪制的車身電器系統電路圖。學員可直觀對照電路圖和車身電器系統實物，認識和分析控制系統的工作原理；
2、移動臺架底座采用國標管材，無縫焊接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高檔金屬漆噴涂，漆面堅固美觀。
|
|
