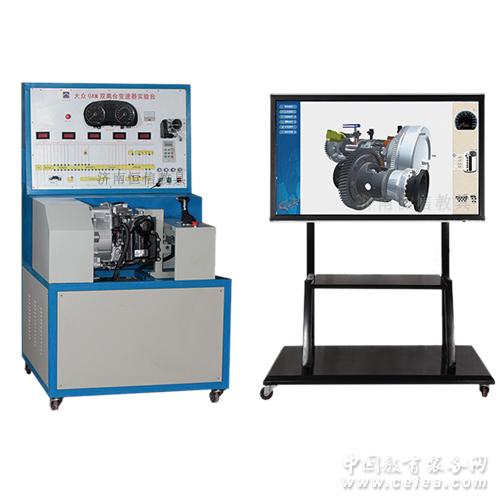

產品詳細介紹本實驗臺選用電控自動變速器系統（自動變速器總成，控制電腦及線束、換擋機構），變頻驅動電機，變頻器，大屏多媒體電腦，基于物聯網虛擬仿真教學系統，原車臺架式布置，展板式彩色面板，故障設置考核系統、高溫噴塑金屬臺架，萬向自鎖腳輪，便于移動教學。適用于各類院校自動變速器結構原理教學及檢測診斷實訓
實驗臺功能：
1. 具有實物展示功能：清楚展示自動變速器各系統結構及原理，各系統零部件安裝位置及相互關系；
2. 動態實驗功能：變速器工作正常，運轉正常，可進行升降檔運行實驗
3. 電路檢測功能：面板彩色電路原理圖, 雙向外接電腦檢測端子便于萬用表示波器等儀表對電路測量分析及檢測；
4. 電壓顯示功能：LED數字電壓表實時顯示感器電壓變化情況，
5. 燈光顯示功能：液壓電磁閥等執行器通過高亮LED燈動態顯示工況變化；
6. 壓力顯示功能：油壓表顯示液壓系統壓力情況；
7. 傳感器執行器檢測功能：各傳感器、執行器均齊全有效，可通過專用儀表進行檢測；
8. OBD2診斷功能：可用解碼器進行檢測、診斷、讀取清除故障碼，讀取數據流、匹配等操作；
9. 信號模擬功能：模擬變速器不同環境工況運行狀態；
10. 智能故障模擬考核功能：故障設置采用中文交互操作方法簡單、隱蔽、智能對學生考核情況記錄保存考核評分，即可以通過鍵盤操作對實驗系統進行故障設置與排除，同時還可以通過上微機（ PC機）對實驗系統進行遠程控制故障設置與排除。
11. 附帶變速器原廠維修資料、培訓實驗手冊及實驗臺使用說明書
虛擬仿真教學系統：
1. 零件展示模塊：展示各系統零部件等部件構造及安裝位置
2. 工作原理模塊：3D環境對發動機系統零部件工作原理、電控系統的傳感器與執行器檢測方法
3. 虛擬拆裝模塊：在三維虛擬現實環境下對變速器進行模擬拆裝及運行演示；
4. 互動課程模塊：支持手機端互動教學，實現理論和虛擬實訓同步開展；
5. 在線診斷儀功能：對發動機進行故障診斷故障碼讀取清除，讀取數據流及控制單元匹配
6. 在線控制功能：可實現對設備的遠程起動，關機等操作
7. 同步演示功能：可同臺架進行實時通信，在3d虛擬環境同步演示變速器工作原理
8. 在線電路檢測；通過虛擬萬用表，示波器等實現對電路各點在線分析、檢測，信號為實訓設備實時信號可通過PC機進行對電路示波器示波、電路電壓、電流、電阻測量、傳感器、執行器檢測、傳感器信號模擬
9. 在線智能考核系統，實現對所有電控控制點有故障設置，不同原因故障的判斷及清除，從而實現才學生考核，并自動生成實驗報告，排故過 程紀錄及成績得分自動保存
10. 數據網絡共享功能，借助聲光電設備實現遠程實訓教學。
選配功能：
1. 3d課堂系統：實現3D虛擬教師，實現虛擬現實環境進行理論，結構，工作原理及實訓操作。
2. 聯網實訓終端機：每個檢測終端與實訓臺架進行聯機，實現用萬用表示波器等儀表對實訓臺相同的電路測量分析及檢測；
|
|
