    FDM3D打印機堵頭診斷書·噴頭結構

    http://www.progcable.com2021年06月29日 11:09教育裝備網

      我們將嘗試用兩篇文章幫你了解FDM3D打印機堵頭原因

      學會如何診斷機器堵頭問題

      就如同學醫一樣

      想要學會治療

      就得先研究機體及病理

      此篇將會對噴頭結構進行解析

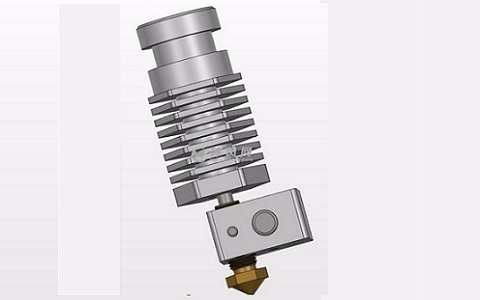

      這是一個基礎結構的噴頭

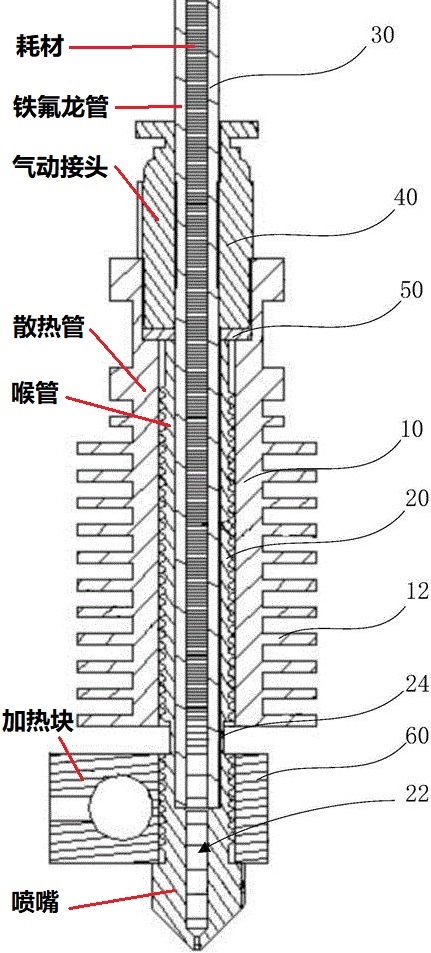

      而其截面結構圖如下

      其中鐵氟龍管實際是分為2段的,1段是導料管,接入氣動接頭,一段是在噴頭內部。耗材從導料管中進入噴頭內鐵氟龍管,外面再包裹著喉管及散熱套,直至達到噴嘴位置,離開鐵氟龍管,才會被熔化并被推動擠出。

      為了盡可能保證擠出的精準度,耗材需要保證只有少量熔化擠出,這樣熔化玻璃態的耗材才不會影響擠出和回抽時的耗材量。

      其中,鐵氟龍管及喉管都是耐高溫且具有較強的阻熱性,鋁材散熱管多片結構能提高散熱效果。這些都是為了保障噴嘴上方的耗材都能保持形狀不被融化。

      而噴嘴多為銅或鐵質等導熱性較強的材料,能快速傳導加熱塊的熱量,將噴嘴里的耗材快速熔化。

      為了強化這個溫度控制效果,往往會在散熱區增加散熱風扇,甚至于有人裝配水冷系統,而在加熱區位置,會使用隔熱板或保溫套來保存溫度。而極光創新的專利貫通式噴頭,鐵氟龍管從喉管貫通入銅嘴中,減短了鐵氟龍管到嘴口的距離,即減少了熔化的耗材量,這種好處在于能有效避免堵頭,保證溫度控制焦點,提高擠出精度,缺點在于高速打印下容易出現缺絲情況。

      噴頭結構有3個重點,密封性、貫通性和控溫,這也是引起噴頭堵頭、出絲不順、打印不好的因素之一。

      具體的表現現象是:

      當喉管、噴嘴裝配不夠緊實,如未擰緊、鐵氟龍管長度過短,那么密封性較差,便有可能導致耗材從縫隙處溢出,溢出后耗材接觸空氣降溫凝固,進而和里面的耗材粘合死造成不出絲的情況。

      加熱塊裝配過高,會造成耗材提前熔化,同時不斷提高未熔化的耗材溫度,造成擠出精度變低,將有可能導致內部耗材不斷膨脹,無法擠出,徹底堵死。

      耗材中存在有雜質、粘合劑以及一些高熔點物質,由于溫度有限,在長時間打印中,會不斷地在鐵氟龍管內以及噴嘴口通道堆積,導致出絲受到阻礙,只能擠出細細的絲,或者沒法擠出。如果此時拆開噴頭,能看到噴嘴或鐵氟龍管內有黑黃色的粘稠油漬,需要及時更換。

      在長期使用以及不正當使用中,噴嘴口容易磨損或變形,尤其是尖頭噴嘴。這會導致擠出的絲線卷曲、變細。由于出絲量變小,而擠出機仍會按照原來指示不斷擠出,內部的壓力就會變大,把耗材和鐵氟龍管的間隙填滿,導致耗材和鐵氟龍管粘合住,進而無法出絲。

      在長久高溫環境下,鐵氟龍管靠近噴嘴的一端會產生收縮、碳化,這將導致出絲不順乃至于不出絲,不過這種情況較少發生,更需要注意的是鐵氟龍管的倒角,部分鐵氟龍管是有一端制作了倒角的,如極光創新的噴嘴套件中的鐵氟龍管。這個倒角應當朝向料送來的方向,方便料順暢進入。裝反可能出現裝/續新料時,料被抵住的情況。

      下一期,我們將會從問題表現出發,去排查、診斷造成堵頭的因素,歡迎持續關注我們。
