三維板料成形網格應變測量分析系統
|
 |
產品型號：XTSM
產品代碼：18051110336
產品價格：面議
產品編碼：18051110336
計量單位：套
折 扣 率： 0
最后更新：2016-06-06
關 注 度：3721
生產企業：蘇州西博三維科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

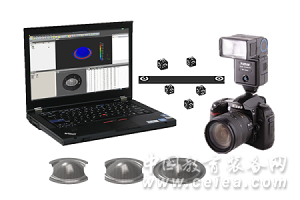

產品詳細介紹 三維板料成形變形測量分析系統，采用工業相機拍攝沖壓件圖像，然后利用攝影測量的方法高精度計算多張照片中制備的小圓點空間坐標，可以獲得零件的變形和應變分布，熱點區域和板材的厚度變化，計算板料三維變形，生成成形極限圖。
技術原理：基于工業近景攝影測量原理
相機標定：自標定技術
測量范圍：幾百mm到幾m范圍
測量點數：最大300000點
應變測量范圍：0.5%-300%
應變測量精度：0.1%
應用方向
板料變形應變測量、成形極限計算
測量臨界變形的部位，解決復雜的成形問題
優化沖壓工藝，沖壓模具檢驗
對仿真模擬計算的結果進行驗證和優化
驗證現有的成形仿真軟件的計算結果，優化和監控生產過程 |
|
