產品詳細介紹一、產品簡介

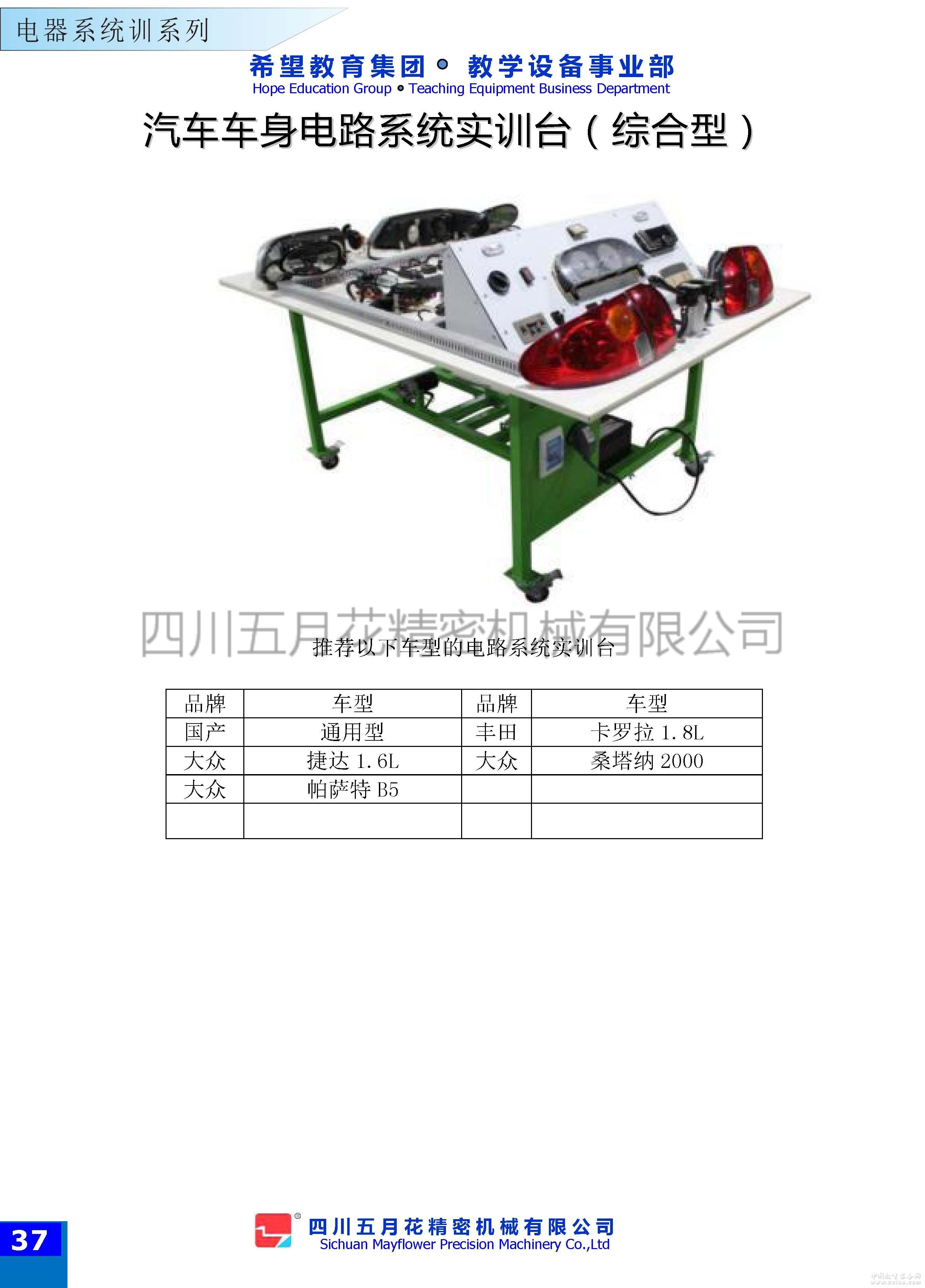

該設備采用國內通用汽車車身電器系統實物為基礎，充分展示汽車儀表系統、燈光系統、照明系統、雨刮系統、起動系統、充電系統和點火系統的組成結構和工作過程，且提供學員電路終端接線功能。適用于各類院校和培訓機構對汽車車身電器系統理論和維修實訓的教學需要。
二、功能特點
1.汽車車身電器系統真實展示汽車儀表系統、燈光系統、照明系統、雨刮系統、起動系統、充電系統和點火系統的組成結構。
2.操縱各種電器開關、按鈕，真實演示汽車儀表系統、燈光系統、照明系統、雨刮系統、起動系統、充電系統和點火系統的工作過程。
3.實訓臺面板上每個電器元件線路終端裝有接線插頭，參考配套的電路圖或維修資料，與中間線束連接，可鍛煉學員識圖和終端接線的能力。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測汽車車身電器系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6.配備無線智能化故障設置和考核系統，詳見故障設置說明
三、技術參數
外形尺寸：1700×1100×800mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
四、結構組成
實訓臺面板、發動機控制電腦(ECU)、診斷座、點火開關、組合儀表、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右轉向邊燈、左右組合尾燈、牌照燈、剎車燈開關、倒車燈開關、危險燈開關、線束、閃光繼電器、雨刮總成、噴水電機、噴水壺、喇叭、喇叭繼電器、霧燈繼電器、保險絲盒、儀表信號模擬裝置、起動機總成、起動繼電器、發電機總成、三相異步電動機
無分電器分組點火系統、曲軸位置傳感器及信號輪、蓄電池、電源總開關、無線智能故障設置和考核系統、移動臺架(帶自鎖腳輪) |
|
