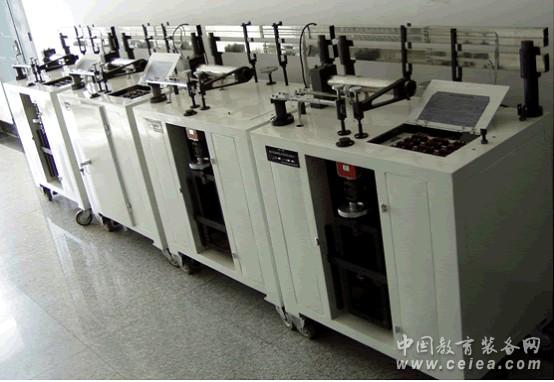

產品詳細介紹JGT-5型多功能力學綜合實驗臺
一、試驗臺的功能
該試驗臺為力學實驗提供了一種多功能實驗平臺，系統集直梁彎曲、等強度梁彎曲、彎扭組合、拉伸與壓縮變形、動態梁、沖擊梁六種裝置為一體，組合成綜合式的實驗設備。軟面板操作，具有動靜態測試功能。
二、試驗臺的特點
現在我們又在原來系統的基礎上改型升級為第五代產品，獨創其動態實驗功能，。該試驗臺的特點是：設計合理，集六種裝置為一體的綜合式實驗系統；指標先進，可進行靜態、動態和瞬態數字化測量；功能齊全，滿足開設設計性、綜合性和研究性實驗的要求，達到國內領先水平；性價比高，系統由試驗臺、測試儀器和分析軟件組成。
三、試驗臺的主要技術指標
1.載荷范圍： 0 ～ 9000N 2.杠 桿 比： 1:1 1:3 1:6 1:10
3.載荷靈敏度： 1N 4.載荷誤差： 2%
5.過載能力： 150% 6.外形尺寸： 800×500× 1200mm
7.重 量： 120 ㎏
四、靜動態應變測試系統性能指標
1.工作電壓： 220V 50Hz 交流電 2.通 道 數： 12 路 靜載 1 路 動載 1 路
3.量 程： 8000 微應變 4.接橋方式： 全橋 半橋 1/4 橋
5.自動橋路平衡：時間約為 2 秒 6.采樣頻率多檔選擇 10K 、 1K 、 100 （ Hz ）7.靈敏度： 1 個微應變 8.線性度： 1%
9.精 度： 0.5% 10.信噪比： >60db
11.頻響范圍： 0~10KHz（ 12 ）
五、此試驗臺可開設的實驗項目
1. 純彎曲正應力實驗 （驗證性）
2. 疊梁彎曲正應力實驗 （綜合性）
3. 測定材料彈性模量及泊松比（設計性）
4. 直梁彎曲實驗 （驗證性）
5. 測量電橋應用實驗 （驗證性）
6.撓度測量實驗 （設計性）
7. 應變片靈敏數標定實驗 （驗證性）
8. 應變花測定主應力實驗（設計性）
9. 單一內力素測定實驗 （設計性）
10. 拉彎組合變形實驗 （設計性）
11.拉壓變形實驗 （驗證性）
12. 彎扭組合變形實驗 （設計性）
13.靜不定圓環測量實驗 （設計性）
14. 壓桿穩定實驗 （驗證性）
15.等強度梁動應變測試 （綜合性）
16. 動荷系數測定實驗 （綜合性）
17.瞬態應變實驗 （綜合性）
18. 穩態動應力實驗 （綜合性）
19.槽形梁彎曲中心實驗 （綜合性）
20.振動實驗 （綜合性）
六、試驗臺配置（標準型）
1. 主體臺架一臺 2. 靜動態測試儀器一臺
3. 靜態載荷傳感器一件 4.儀器配套軟件一套
5. 使用說明書 6. 純彎梁一件
7.疊梁一件 8. 等強度梁一件
9. 彎扭圓筒一件 10. 拉伸件一件
11. 偏拉件一件 12. 壓桿一件
13. 槽形梁 一件 14.動態梁一件
15.沖擊梁一件 16.圓環試件一件
七、用戶自己準備
1. 尺子等工具、千分表、連接導線。
2. 計算機
3. 使用環境（包括電源、接線板、網線等）。
|
|
