產品型號：HCEDMT-C6140型
產品代碼：
產品價格：10000
折 扣 率： 5
最后更新：2017-11-27
關 注 度：4482
生產企業：青島昊川
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、概 述
“HCEDMT-C6140型 普通車床電氣實訓裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、職教中心等單位電氣控制內容的教學、考核而研制的設備。可用于課堂演示、機床電氣控制原理性操作及實驗實習。由于該裝置全部采用實際工業上應用電器，因而可靠性好、壽命長。裝置操作方便，直觀性強，不但可用于相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控制線路維修技能的培訓。此外，它還能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。
二、特 點

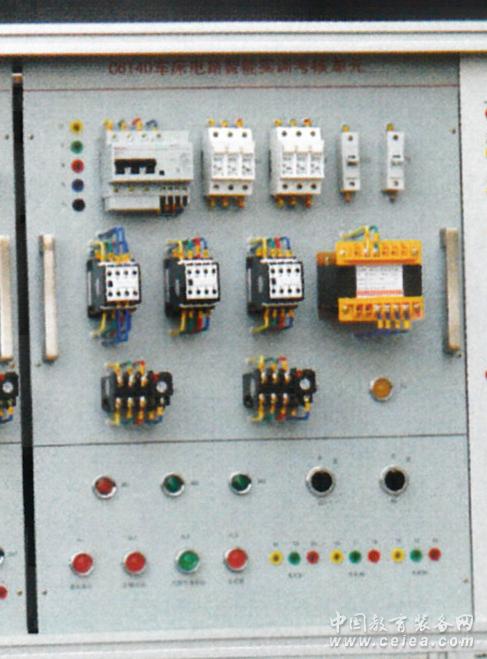

1.實訓裝置采用2塊掛箱結構，一塊操作掛箱，一塊控制掛箱，二次線路與一次線路線路安全分離，保證學生的人身安全；
2.實訓裝置直觀性強，通過操作可熟悉機床的電氣控制線路的原理和特點；
3.實訓裝置配備有專用電源控制系統，控制電路電源的緊急停止及多路安全保護措施使設備具有極高的安全可靠性；
4.設有短路保護、過流保護、過載保護、漏電保護器和急停保護等，能確保操作者的安全，使用安全可靠；
5.實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。
三、技術性能
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.5kVA
4.電源輸出：AC380V 安全端子輸出
AC220V 安全插座輸出
DC 0~24V 安全端子輸出（含電壓、電流指示）
5.外形尺寸: 長×高×寬=1600mm×1650mm×600mm
四、實訓項目
1、學生熟悉常用低壓電器的機構、原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。 |
|
