0-50Ω轉4-20ma電子尺、電位計、角度傳感器
|
 |
產品型號：DIN11-IRT-R8-P2-V1
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2020-06-12
關 注 度：4262
生產企業：譽誠（深圳）實業科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹電位計，電子尺，電阻信號隔離變送器（DIN導軌安裝式）
主要特性:
>>輸 入：輸入電位器或電阻信號：0-50Ω/0-100Ω/0-200Ω/
0-500Ω/0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ
>>輸出信號：輸出標準電壓信號：0-5V/0-10V/1-5V/0-±5V/0-±10V
或輸出標準電流信號：0-10mA/0-20mA/4-20mA
>>輔助電源：5V、9V、12V、15V或24V直流單電源供電
>>工業級溫度范圍: - 45 ~ + 85 ℃
>>精度等級：0.1，0.2級
>>隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源 三隔離
>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm

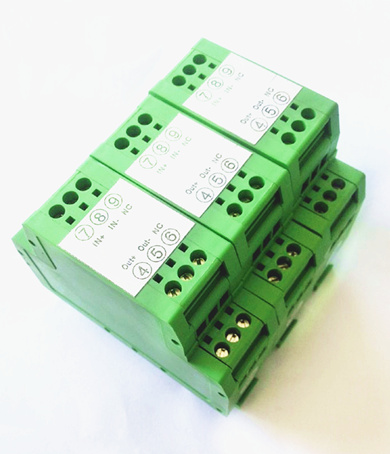

圖1 模塊外觀圖
典型應用:
>>位移測量，角度測量
>>電位計，電子尺信號的隔離變送
>>電阻阻值的測量變送
概述:
電子尺信號變送器產品主要用于0-5K，0-10K等位移或角度傳感器信號的隔離與變送 (傳感器需用戶自己配)，在工業上主要用于信號的隔離與變送。該變送器輸入采用恒壓驅動，適用于3線傳感器。如果是2線傳感器，也可以按要求定制成恒流驅動方式。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。 該系列電子尺信號隔離放大器使用非常方便，僅需接好線，即可實現位移信號的隔離變送。
產品選型:
DIN11-IRT-R□-P□-V/A□
輸入類型：R 供電電源：P 輸出型號：A或者V
代碼 P 代碼 電流：A 代碼 電壓：V 代碼
0-50Ω R1 24VDC P1 0-20mA A3 0-5V V1
0-100Ω R2 12VDC P2 4-20mA A4 0-10V V2
0-200Ω R3 5VDC P3 0-±20mA A6 0-±5V V4
0-500Ω R4 15VDC P4 用戶自定義 Au 1-5V V6
0-1KΩ R5 0-±10V V7
0-2KΩ R6 用戶自定義 Vu
0-5KΩ R7
0-10KΩ R8
用戶自定義 Ru
選型舉例1： 輸入：0-5KΩ 供電電壓：24V 輸出：4-20mA
型號： DIN11-IRT-R7-P1-A4
選型舉例2： 輸入：0-10KΩ 供電電壓：12V 輸出：0-5V
型號： DIN11-IRT-R8-P2-V1
通用參數：
精 度 ------- 0.2%
輸 入 ------- 電子尺、電位計、位移傳感器、角度傳感器、電位器、電阻等
輸 出 ------- 標準的電壓或電流信號。也可由用戶自定義。
響應時間 ------- < 10mS
輔助電源 ------- DC5V、9V、12V、15V、24V
功 率 ------- < 1W
溫度漂移 ------- 50ppm/℃（典型值）
負載能力 ------- 電壓輸出：≥ 2 kΩ
電流輸出：≤ 450Ω
隔 離 ------- 信號輸入/輸出/輔助電源 三隔離
隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA
耐沖擊電壓------- 3KV， 1.2/50us(峰值)
工作溫度 ------- -40 ~ +85℃
存儲溫度 ------- -45 ~ +80℃
工作濕度 ------- 10 ~ 90% (無凝露)
存儲濕度 ------- 10 ~ 95% (無凝露)
產品接線圖：
引腳定義：
Pin 引腳功能 Pin 引腳功能
1 Vcc 輔助電源正端 7 IN+ 電位器中心抽頭
2 NC 空腳 8 IN- 電位器地線
3 GND 輔助電源負端 9 NC 空腳
4 Out+ 輸出信號正端 10 VREF 電位器基準電源線
5 Out- 輸出信號負端 11 NC 空腳
6 NC 空腳 12 NC 空腳
注：
1、 如果輸出信號大小與位移或角度相反，則將8腳和10腳連接的線交換。
2、 如果是兩線傳感器，則需要定制為恒流驅動，接線就直接連接到7腳和8腳。
保修：
本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。
版權：
版權 © 2012深圳市斯瑞特科技有限公司。
如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。
商標：
本說明書提及的其他商標和版權歸各自的所有人所有。
版本號：V1.1
日期：2012年1月
|
|
