西門子300型PLC電氣控制實訓臺高級電工實訓
|
 |
產品編碼：03
計量單位：臺
折 扣 率： 9.5
最后更新：2020-04-29
關 注 度：3270
生產企業：溫州鵬悅教育裝備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹有意向者直接電話或微信聯系：15968705370
一、產品概述：

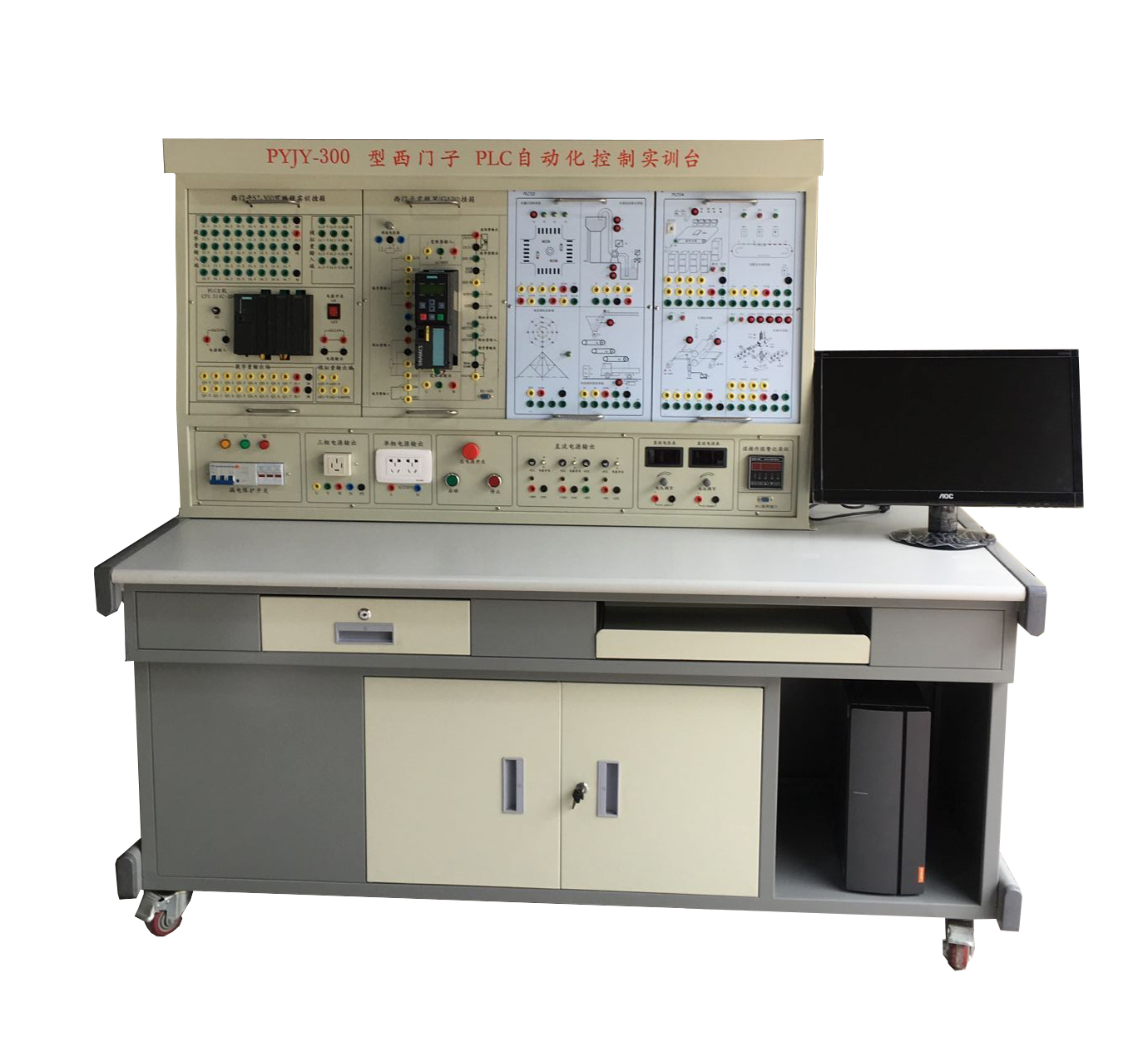

“PYJY-300型西門子PLC自動化控制實訓臺”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制實訓教學及技師技能鑒定考核。
二、裝置特點
1、本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、PLC主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
2、采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
3、工控網絡組態監控實訓教學：通過RS-485現場總線網絡，將學生裝置（從站）PLC和教師主站PLC系統進行連接。學生裝置（從站）的PLC運行PLC控制對象的程序。利用網絡集中監控的功能，教師主站PLC可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過PLC可以完成對上述各種實訓對象的控制，并通過MCGS組態軟件進行實時監控。
4、裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
三、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重 量：100kg
5、外形尺寸：1700mm×720mm×1560mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、三相鼠籠異步電機等組成。
（一）控制屏
1、交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
3、直流電源、直流電壓/電流表、邏輯電平輸出及指示等
直流電壓：0～15V可調輸出；直流電流：0～20mA可調輸出；直流數字電壓表/電流表：電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級，電流表量程0～200mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
4、主機實訓掛箱組件：(S7-300)
CPU314C-2DP，24VDC供電、48KB內存、帶PROFIBUS-DP主從接口；MMC存儲卡 64K字節；集成24路數字量輸入/16路數字量輸出、4路模擬量輸入/2路模擬量輸出、含MPI及工業以太網通信；MPI通信編程電纜。
5、變頻器掛箱：
配置西門子G120變頻器，功率1。5kW，帶有RS485通信接口及操作面板,具有線性V/F控制、平方V/F控制；具備過電壓、欠電壓保護；變頻器、電機過熱保護；接地故障保護，短路保護等保護功能。變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
6、觸摸屏實驗掛箱
五、實訓項目
PLC基本技能實訓
1、PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2、典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3、PLC仿真實訓
PLC模擬控制應用實訓
1、電機控制
2、七段數碼顯示和天塔之光
3、交通信號燈自控和手控
4、水塔水位自動控制
5、郵件分揀機
6、電梯控制模型
7、機械手控制
8、五相步進電動機控制
9、自控成型機
10、自控軋鋼機
11、多種液體自動混合
12、自動送料裝車系統
13、自動售貨機
14、自動洗衣機
15、電鍍系統
16、加工中心刀具庫
17、裝配流水線
18、沖壓機系統控制
19、步進電機
20、音樂噴泉
21、直線運動位置識別、運動軌跡控制、定位控制
22、步進電機運動控制
PLC、變頻器及觸摸屏控制實訓：
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、外部端子點動控制
4、變頻器控制電機正反轉
5、多段速度選擇變頻調速
6、變頻器無級調速
7、瞬時停電啟動控制
8、PLC控制變頻器外部端子的電機正反轉
9、PLC控制變頻器外部端子的電機運行時間控制
10、基于PLC數字量控制方式的多段速
11、基于PLC通信方式的變頻器開環調速
12、基于觸摸屏控制方式的數碼顯示控制
13、PLC、觸摸屏與變頻器通信控制
14、基于 MCGS 的現場總線網絡通信技術
PLC電器控制實訓
1、三相鼠籠式異步電動機點動控制和自鎖控制
2、三相鼠籠式異步電動機聯鎖正反轉控制
3、三相鼠籠式異步電動機帶延時正反轉控制
4、三相鼠籠式異步電動機星/三角（Y/△）換接起動控制
5、三相異步電動機點動控制電路
6、三相異步電動機自鎖控制電路
7、三相異步電動機單向點動起動控制電路
8、三相異步電動機兩地控制電路
9、正反轉點動、起動控制電路
10、雙重聯鎖正反轉控制電路
11、自動往返控制電路
12、位置開關作自動停止正反轉起動控制電路
13、帶有點動的自動往返控制電路
14、三相異步電動機星型、三角型控制電路
15、接觸器控制行星型、三角型控制電路
16、三相異步電動機反接制動控制電路
17、手動順序起動控制
18、自動順序起動控制 |
|
