產品型號：PYJY-A1
產品代碼：04
產品價格：60000
產品編碼：04
計量單位：套
折 扣 率： 9.5
最后更新：2020-04-29
關 注 度：4057
生產企業：溫州鵬悅教育裝備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹有意向者直接電話或者微信聯系：15968705370
一、概述

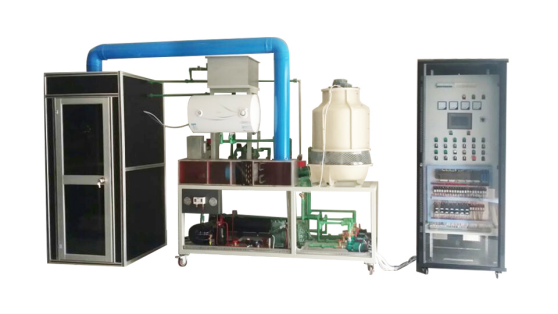

“TPJY-A1型中央空調實訓裝置”是職業教育的教學和實訓要求而研制的。適合高職院校、職業學校的《制冷技術》、《制冷流體機械》、《制冷設備維修工（高級工）》等課程的教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《中央空調系統操作員》等課程。
二、特點
1. 面向實訓領域教學本裝置是將中央空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。并增加了一些輔助配置，讓學生全面地掌握中央空調技能知識。
2. 實用性強控制器采用西門子S7-200可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
3. 直觀性強實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有系統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
4. 綜合性強整套實訓裝置集制冷系統、電氣控制系統、故障模擬系統于一體，滿足對實訓的要求。
5. 控制方式采用手動和自動兩種控制方法控制，并且可通過上位機軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況�？刂葡到y中采用連鎖控制、保護措施等一系列措施對系統進行保護控制。通過對PLC程序編輯，可改變系統的控制過程。
三、技術性能
1. 電源：三相五線～380V±10% 50Hz
2. 外形尺寸：7500px×2500px×5250px
3. 制冷劑類型：R22
4. 最大供冷量：7.5kW
5. 冷卻循環水泵：38L/min 揚程10米
6. 冷凍循環水泵：38L/min 揚程10米
7. 供熱循環水泵：38L/min 揚程10米
8. 模擬鍋爐功率：1500W 容量：60L
9. 風機盤管：350m3/h
10. 系統保護：具有高低壓力、過熱保護裝置
11. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
四、裝置的基本裝備
實訓裝置由電氣控制柜、故障設置板、實訓對象、模擬房間、測量儀表等組成：
1. 電氣控制柜
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護繼電器等控制元件。結構共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及執行器件電壓測量點。第二層為執行器件，主要由交流接觸器、過熱保護繼電器組成，分為主回路和控制回路，主回路主要以以三相四線380V電壓為主，控制回路以交流220V電壓為主。最下面層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、模擬量擴展模塊EM231、數字量擴展模塊EM223及對應執行部件工作狀態指示燈等組成。
2. 實訓對象
實訓對象采用鋼結構制成，系統由制冷機組、冷卻水系統、媒水系統、空氣循環處理系統、供暖系統等組成。
1) 制冷機組：包括1臺3匹全封閉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
2) 冷卻水系統：包括1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水系統：包括2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 空氣循環處理系統：包括板式高效過濾器、表冷器、翅片式電加熱器、軸流風機、送風管道、溫度傳感器等組成。
5) 供暖系統：包括1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間
模擬房間采用40×40工業鋁型材和鋁塑板組裝而成，外型尺寸為1100mm×100mm×2000mm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管等組成。
4. 測量儀表
1） 電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2） 制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3） 媒水水系統監測儀表參數：徑向壓力表量程0～0.16Mpa
五、基本配置
六、實訓項目
1、中央空調系統結構及設備工作原理的了解和掌握
2、中央空調啟動、運行和調試
3、中央空調運行工作情況記錄、運行參數檢測
4、PLC可編程控制器編程及調試的實訓
5、 學生可完成對系統管道用氮氣吹凈排污，真空泵抽真空，焊接處檢漏，加氟操作；
6、 學生可完成對冷卻水、媒水排空操作，可完成吸氣、排氣閥調節操作；
7、 學生可完成對系統停開機操作；
8、學生可完成對壓力保護裝置、油壓壓差保護裝置調節，安全閥整定操作；
9、 學生可根據機組運行工況調節能量調節裝置。 |
|
