4.參考實物圖：
5.系統體系結構
物聯網智能家居系統體系結構
6.用戶操作層
6.1 Pc端用戶操作層
OOB模式
全屏模式
子窗口顯示
6.2手機端用戶操作層介紹
6.3手機客戶端功能界

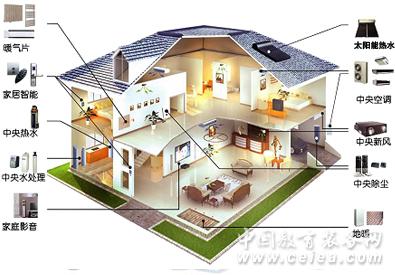

主界面中是智能家居的效果圖，圖中可見很多智能設備，點擊圖中響應的圖標可進入到相應的控制界面。如點擊電視，進入到智能電視界面。
7.中間件層
物聯網管理平臺/物聯網中間件/物聯網網關位于傳感器網絡和應用程序之間，使得傳感網網絡和應用程序的開發可以互相分離，并為應用的開發提供了便利。
物聯網管理平臺與傳感器網絡之間按照《網關節點接口協議》進行通信，與應用程序之間按照《中間件與應用程序通信協議》進行通信。通過該平臺，應用程序可以與傳感器網絡相互通信，獲取數據并執行查詢、控制操作，協議的轉換由平臺來完成。物聯網平臺管理傳感器網絡，并對數據進行解析、存儲，并為應用程序提供了訪問接口。
物聯網平臺是一個靈活可配置的軟件系統，通過簡單的操作，用戶可以增加、刪除傳感器類型，可以增加、刪除傳感器控制命令，還可以對協議進行修改。
智能家居系統結構圖
物聯網網關可以連接使用ZigBee、Tcp/IP等不同網絡協議的傳感網。與傳感網的sink節點間的通信報文為二進制數據流，與物聯網應用之間的通信報文為類HTTP的精簡UDP數據包并提供節點事件訂閱和對傳感網中執行器的控制接口。
8.網關層與傳感執行層
網關層可選IOT-COTEX-A8和IOT-ARM9兩種平臺。
IOT-COTEX-A8網關：http://www.wsn.org.cn/_d275581536.htm（參數詳情請點擊鏈接）
IOT-ARM9網關：http://www.wsn.org.cn/_d275243553.htm（參數詳情請點擊鏈接）
IOT-NODE2530控制執行節點: http://www.wsn.org.cn/_d275112919.htm（參數詳情請點擊鏈接）
9.系統組件：
