產品詳細介紹【功能介紹】

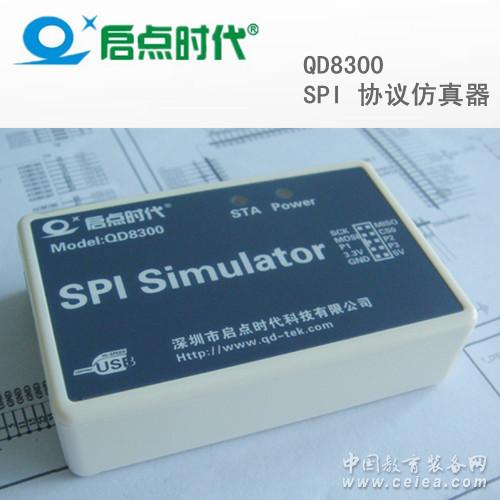

SPI仿真器(Model：QD8300)是一款用于SPI協議的仿真器，電腦主機作為SPI主控端模擬SPI時序操作，支持燒錄讀寫和測試通用SPI存儲器的功能，也有可以用于調試帶SPI接口的設備和嵌入式產品。
1、廣泛的操作系統支持，支持目前市面主流的windows 98、2000、 xp、vista、 win7等操作系統。
2、SPI通信時鐘可調，支持高速SPI通信時鐘，高速SPI時鐘最大速度為30MHz。
注意：高速SPI通信需要從設備支持。
3、支持8位數據和16位數據模式的SPI設備。
4、支持任意地址、任意長度讀寫功能，支持單地址調試功能，支持寄存器直接調試。
5、支持93系列存儲器量產模式的芯片燒錄，配送常見DIP8和SOP8燒寫座。
6、支持芯片指令集調試，芯片指令集調試用于驗證指令功能或高級調試。
7、支持自定義芯片擴充，可以配置芯片容量、指令格式、時鐘模式、數據模式。
【已經測試通過的芯片】
93全系列SPI存儲芯片：93C46A、93C46B、93C56A、93C56B、93C66A、93C66B、93C76A、93C76B、93C86A、93C86B ......
SPI存儲芯片X5045P讀寫、寄存器配置、指令模式測試
SPI高速存儲芯片M95160讀寫及指令模式測試
【設計向導】
如果您的產品或即將設計的產品上需要對SPI接口的芯片或目標設備進行調試分析或讀寫，QD8300將會是您的得力助手，為了更好的利用仿真分析工具，請在設計產品時引出SPI通訊需要用到的CS、SCK、MISO、MOSI,同時將GND參考電平一起引出來，引腳間距為常用的2.54mm(或100mil)，這樣，使用我們配送的杜邦線可以直接連接仿真器和目標設備，參考連接如下所示：
仿真器CS0 ----杜邦線----目標板CS【片選端口】
仿真器SCK ----杜邦線----目標板SCK【時鐘接口】
仿真器MOSI----杜邦線----目標板MOSI【數據輸出口】
仿真器MISO----杜邦線----目標板MISO【數據輸入口】
仿真器GND-----杜邦線----目標板GND
【應用軟件界面】
【仿真器連接編程測試底板示意圖】
【支持貼片DIP8封裝的93系列SPI存儲器芯片燒錄】DIP8腳封裝的芯片直接通過鎖緊座燒錄，芯片缺口朝向20腳鎖緊座的手柄壓下的方向：
【支持貼片SOP8封裝的93系列SPI存儲器芯片燒錄】貼片SPO8腳封裝的芯片通過測試座進行燒寫：
【產品清單】
1、QD8300 SPI仿真器一個；
2、SPI_TB測試編程小板一塊；
3、SOP8轉DIP8測試座一個；
4、USB通信電纜一條；
5、10針排線一條；
6、2.54mm間距杜邦線10條；
7、產品光盤一張。
