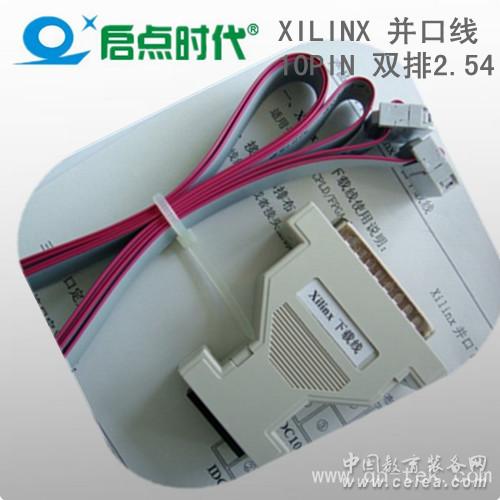

并口線 xinlinx 10pin/6pin 下載線性價比高
|
 |
產品型號：XILINX 并口線
產品代碼：201434767
產品價格：50
產品編碼：201415246576
計量單位：套
折 扣 率： 0
最后更新：2014-09-18
關 注 度：3984
生產企業：深圳市啟點時代科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹兼容FPGA/JTAG模式。支持老版本Fundation和各種版本ISE軟件，可以提供10Pin和6Pin接口的下載線，長度約120cm，端口定義如下，訂購時請注明需要6Pin或者是10Pin的接口。
下載線接口圖示[Pin編號對應目標板上的接口引腳，下載線紅色線或者接頭上標了“▼”的那端為第一腳]
6Pin接口圖示
10pin接口圖示
二、接頭引腳排布
排線紅色線或者接頭上標了“▼”的那端為第一腳，引腳分布關系如下：
IDC10 Pin接頭引腳排布
② ④ ⑥ ⑧ ⑩
① ③ ⑤ ⑦ ⑨
IDC6 Pin接頭引腳排布
① ② ③ ④ ⑤ ⑥
三、接口定義
10Pin接口定義
Pin
FPGA下載模式
JTAG下載模式
1
CCLK
TCK
2
GND
GND
3
D/P
TDO
4
VCC
VCC
5
nPROG
TMS
6
NC
NC
7
NC
NC
8
NC
NC
9
DIN
TDI
10
GND
GND
6Pin接口定義
Pin
FPGA 下載模式
JTAG下載模式
1
VCC
VCC
2
GND
GND
3
CCLK
TCK
4
D/P
TDO
5
DIN
TDI
6
nPROG
TMS
深圳市免快遞費，廣東省可做貨到付款！
質量保證，一個月內產品有任何問題無條件退換！一年免費保修！
備大量現貨，需訂購請速聯絡！批量價格優惠，歡迎交流洽談！
